Service Iwwersiicht
D'Lithium-Ion-Batteriebeschichtungsmaschinn ass eng héich-Präzisioun automatesch Transferbeschichtungsmaschinn fir Batterieelektrodeproduktioun entwéckelt, dorënner Lithium-Ion (LiFePO4, NMC, LCO), Superkondensator, an Ueleg/Waasser-baséiert Beschichtungsapplikatiounen. Mat enger maximaler Webbreet vun 450 mm a 4,5 - Meter Trocknenofen (3 × 1,5 m Sektiounen), suergt et fir eenheetlech Beschichtung bei Geschwindegkeete vun 1-4 m/min, Handhabung vu Viskositéiten vun 1.000-12.000 cP fir wässeg an 2.500-10.000 Léisungsmëttelbasis fir slurries.

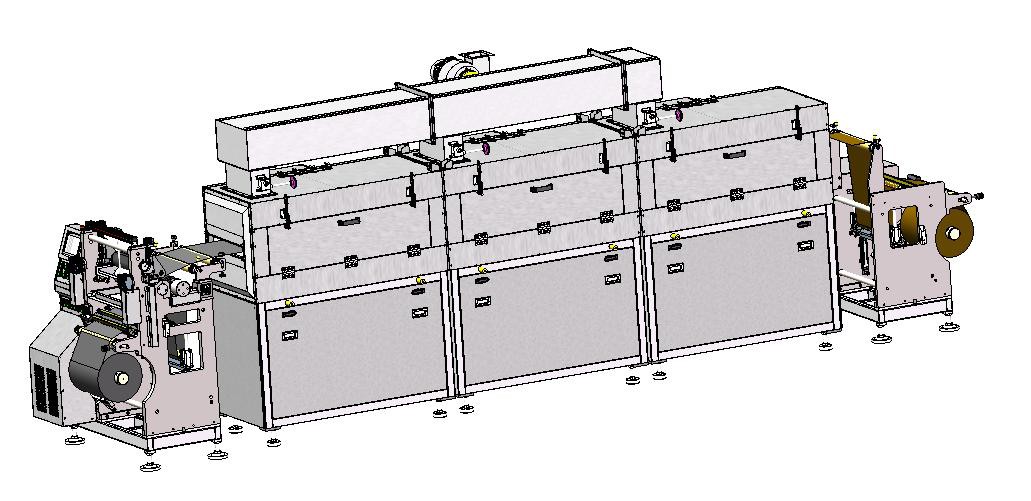

Maschinn Struktur
D'Lithium-Ion Batteriebeschichtungsmaschinn besteet aus:
Entspanungssystem
Schlammbeschichtungssystem
Dréchen Uewen System
Spannung Kontroll System
Rand Positioun Kontroll System
Rewinding System
Elektresch Kontroll System
All System schafft zesummen fir eng kontinuéierlech an eenheetlech Elektrodebeschichtung während der Batteriefabrikatioun z'erreechen.
Aarbechtsprinzip
D'Batteriebeschichtungsmaschinn fiddert Metallfolie aus der Ofwécklungseenheet an applizéiert d'Elektrodenschlümmung duerch e Präzisiounsbeschichtungskop. D'beschichtete Elektrode passéiert duerch den Trocknenofen, wou d'Léisungsmëttel ënner kontrolléierten Temperaturbedéngungen ewechgeholl ginn. No der Trocknung gëtt d'Elektrodenplack vum Rewindingsystem fir weider Batteriefabrikatiounsprozesser gesammelt.
Schlëssel Funktiounen enthalen
Servo-gedreven Spannungskontrolle
(Panasonic / Ruineng Motore) mat± 0,5 mm EPC Korrekturfir präzis Ausrichtung.
Komma Bar Beschichtung Kapp
Mat± 1µm Tooling GenauegkeetanEPDM Réckrollerfir konsequent50–300 g/m²dréchen deck.
Hot-Loftzirkulatiounsofen
(RT-140 Grad, ± 2 Grad Genauegkeet) matSUS304 EdelstolBau an30kW Heizung Muecht.
D'Käschte vum Aktien Omron PLCanTouchscreen HMI
Fir automatiséiert Operatioun, ënnerstëtzenintermitterende / kontinuéierlech Beschichtungmodi.
Ideal fir EV Batterie Fabrikatioun, dës Maschinn entsprécht Hardware Toleranzen Manner wéi oder gläich wéi 1,5 µm (Beschichtungsroll) a Beschichtungskantgenauegkeet ± 1 mm. Populär Sichbegrëffer: Elektrodenbeschichtung, Batteriebeschichtungsmaschinn, Roll-to-Rollbeschichtung, Lithium Batterieausrüstung, a Präzisiounsbeschichtungssystem.
Main Equipement Configuratioun
|
Nee |
Numm |
Mark |
| 1. |
Loftschalter |
Chint |
| 2. |
PLC Controller |
Japan Omron/Huichuan |
| 3. |
Touchscreens |
Kunlun Pass Staat |
| 4. |
Zwischenrelais |
Schneider/Omron |
| 5. |
Servo Motor |
Japan Panasonic/Ruineng (geméiss dem Akafszyklus) |
| 6. |
Planetareschen Reduzéierer |
Aibo / Dick Cisco |
| 7. |
Circuit breaker |
Chint |
| 8. |
Ac kontaktor |
Chint |
| 9. |
Fest-Relais |
Made in China |
| 10. |
Temperaturkontroller |
Omron/Atai |
| 11. |
Automatesch Korrektur (zougemaach Loop) |
Servo Motor fueren |
| 12. |
Automatesch Spannung (Frontspannung) |
PID kontrolléiert d'Motorgeschwindegkeet |
| 13. |
Automatesch Spannung (Heckspannung) |
PID kontrolléiert d'Motorgeschwindegkeet |
| 14. |
Optesch Léngen Aen |
Panasonic vu Japan |
| 15. |
Pneumatesch Element |
Jadek |
| 16. |
Staanglosen Zylinder |
Shian |
| 17. |
Deep Groove Kugellager |
NSK/SKF |
| 18. |
Loftblower |
Edelstol, Multi-Niddereg Geräischer, Guangzhou |
Basis Funktiounen vun der Ausrüstung
|
Nee |
Artikel |
Technesch Parameter |
Remarque |
| 1. |
Fit System |
Lithium Eisenphosphat, Lithium Kobalt, Lithium Manganat, ternary, Lithium Néckel Kobalt Manganat an aner Systemer; Ueleg, Waasser System vun positiv an negativ Elektroden Beschichtung Prozess; Supercapacitor Beschichtungsprozess |
|
| 2. |
Run Substrat deck |
Aluminiumfolie (Al): 8 ~ 30um Kupferfolie (Cu) : 6 ~ 30um |
|
| 3. |
Design Breet vun Rouleau Uewerfläch |
450 mm |
|
| 4. |
Vergewëssert Iech d'Beschichtungsbreet |
100~350mm-380mm, Max 400mm |
|
| 5. |
Ausrüstung mechanesch Betribssystemer Vitesse |
4 m/min |
|
| 6. |
Beschichtung Geschwindegkeet |
1-2 m/min |
Hänkt op Lager an Beschichtungsdicke of |
| 7. |
Gëeegent fir Schlammviskositéit |
Ueleg Léisungsmëttel 2500-10000 Cps |
Intermitterende Beschichtung |
|
Waasserléisungsmëttel 1000-6000 Cps |
|||
|
2000~12000 Cps |
Kontinuéierlech Beschichtung |
||
| 8. |
Single Säit Beschichtung dréchen deck Gamme |
50-150μm 50~300g/m2 |
Wéinst materiellen Charakteristiken ass et méiglech net zur selwechter Zäit ze treffen |
| 9. |
Minimum intermittierend Längt |
4 mm |
|
| 10. |
Minimum Beschichtungslängt fir verschidde Sektiounen |
20 mm |
|
| 11. |
Léisungsmëtteleigenschaften Gëeegent festen Inhalt |
Ueleg Léisungsmëttel NMP(sg=1.033,bp=204 Grad) |
Nëmme fir Referenz |
|
Waasserléisungsmëttel H2O/NMP(sg=1.000,bp=100 Grad) |
Nëmme fir Referenz |
||
| 12. |
Minimum intermittierend Längt |
Cathode SC . 55%±20% |
|
|
Anode SC. 55%±20%(PVDF System) |
Nëmme fir Referenz |
||
| 13. |
Beschichtungsmethod |
Eenzel-Schicht virun an hënneschter 2 Sektiounen ongläiche Intervall intermitterende Transferbeschichtung / zweeter Uewerfläch automatesch Tracking / kontinuéierlech Beschichtung |
|
| 14. |
Substrat Lafen Richtung |
Forward Coating, Substrat positiv an ëmgedréint eidel Folie Operatioun |
|
| 15. |
Rouleau Guide ausserhalb der Bakpabeier |
Iwwer φ80mm Al Guide Roller, Uewerfläch haart Oxidatioun |
Fäerdeg Rc0.4 |
D'Struktur vun all Deel
1). Windmechanismus:
|
Nee |
Artikel |
Technesch Parameter |
Remarque |
| 1. |
Iwwer Roller Opriichte Struktur |
Monolithesch vertikal Montage (Dicke 30 mm) |
|
| 2. |
Spannung Kontroll System |
PID Kontroll Motor Geschwindegkeet Kontroll Schwéierkraaftblock Positioun, Drock Kontroll Spannung |
|
| 3. |
Korrekturmodus |
Automatesch EPC Kontroll, Schlag 50 mm, Ofwäichungskorrektur Controller Genauegkeet ± 0,5 mm |
Ultrasonic Detektioun, kann déi transparent Membran identifizéieren |
| 4. |
Winding Method |
D'Materialrulle gëtt mat 3-Zoll Opbloossschacht fixéiert an op enger Säit ënnerstëtzt; |
|
| 5. |
Substrat Lafen Richtung |
Forward an zréck |
|
| 6. |
Entspanung Richtung |
Uewen an ënnen |
|
| 7. |
Entwéckelen Wicklung Duerchmiesser |
Ф85 ~ Ф300 mm |
|
| 8. |
Maximal Lagerkapazitéit vum oppblasbare Schaft |
100 kg/stk |
|
| 9. |
Drum Spezifizéierung |
Längt Manner wéi oder gläich wéi 430 mm, banneschten Duerchmiesser ongeféier 76 mm (3 Zoll) |
|
| 10. |
Zuel vun opbloosbar Schacht Läischte |
E Stéck vun |
|
| 11. |
Empfang Plattform |
Duebel Staang Press Gürtel, Ouverture Slot |
|
| 12. |
Fahrmodus |
Inverter kontrolléiert AC Motor |
2). Kapp Struktur:
|
Nee |
Artikel |
Technesch Parameter |
Remarque |
| 1. |
Haaptrei Motor |
Servo Motor |
|
| 2. |
Intermitterende Fuermotor |
Servo Motor |
|
| 3. |
Scraper Konstruktioun |
Solid Set Typ Duebel-Säit Comma Scraper, Substrat, Set 40Cr Elektroplating |
|
| 4. |
Scraper Wénkel Rotatioun Kontroll |
Beweegt de Grëff a rotéiert |
|
| 5. |
Coating Roll |
Hardverchromte Uewerfläch, Duerchmiesser Ø128mm; Huel Struktur |
|
| 6. |
Rullo zréck |
Duerchmiesser Ø128mm, mat EPDM beschichtet, Rollerfläche Schleifen |
|
| 7. |
Tank Vermëschung |
De Staanglosen Zylinder bewegt sech an enger riichter Linn an d'Geschwindegkeet ass justierbar fir ze vermeiden datt de Schlamm sech setzt |
|
| 8. |
D'intermittéiert Héicht vum Schrack gëtt ugepasst |
Voll Servo Tool Upassung, kontrolléiert den Lift vum Toolhalter. Liftbereich 1 ~ 300um |
|
| 9. |
Baffelplack |
Match Stahlplack + Schaummiererfläch, Beschichtungsbreet kann ugepasst ginn |
|
| 10. |
Operatioun Modus |
Touchscreen + Knäppchen Operatioun |
Déi gemeinsam Aktioun ass den externen Schlëssel |
3).Baking
|
Nee |
Artikel |
Technesch Parameter |
Remarque |
| 1. |
Dréchent d'Gallestruktur am Kierper |
Onofhängeg Interieur Design, Schëff Typ Design |
|
| 2. |
Uewen Längt |
3 Sektiounen, jeweils 1,5 Meter, am Ganzen 4,5 Meter |
|
| 3. |
Blechmaterial vum Trocknungskanal a Loftkanal |
Inner Liner SUS304 Edelstahl, Aussenliner SUS 201 Edelstol |
|
| 4. |
Fuert Modus vun Uewen Guide Roller |
Passiv Transmissioun Modus |
|
| 5. |
Temperatur Kontroll |
Ënnerdeelt an normal Betribssystemer Temperatur Kontroll, Iwwertemperatur Iwwerwachung Alarm Schutz Kontroll, Iwwertemperatur wäert schéngen Toun a Liicht Alarm, an ofgeschnidden der Haaptrei Hëtzt Energieversuergung; |
|
| 6. |
Heizungsmethod |
Elektresch Heizung, waarm Loftzirkulatiounsstruktur |
|
| 7. |
Eenzel Uewen Heizkraaft |
10 KW / Knot; 3 Sektiounen am Ganzen 30KW; |
|
| 8. |
Temperatur am Bakkanal |
Raumtemperatur ~140 Grad, eenzel Sektioun Temperaturdifferenz <5 Grad, all Etapp onofhängeg Kontroll |
|
| 9. |
Kierper Uewerfläch Temperatur während Operatioun |
Gemooss Temperatur Emissioun Manner wéi oder gläich ze setzen Temperatur 50% |
|
| 10. |
Blowing Modus |
Ieweschte an ënneschten Schlag Loft, ënneschten Retour Loft, onofhängeg Heizkierper vun der Loft Chamber, onofhängeg Temperatur Kontroll, onofhängeg Loft Volume Kontroll |
|
| 11. |
All Sektioun Ofgasluftvolumen Kontroll |
Onofhängeg Kontroll iwwer mechanesch Ventil |
|
| 12. |
Heizung Fan Kontroll |
Automatesch Kontroll |
|
| 13. |
Auspuff Fan Kontroll |
Automatesch Kontroll |
|
| 14. |
Heizung Kontroll |
Fest-Relais |
|
| 15. |
Solvent Erhuelung System |
Nee, nëmmen d'Installatiounsinterface gëtt zur Verfügung gestallt |
|
| 16. |
Total Ofgasluftvolumen |
500-1300㎥/H |
D'Loftventil ass justierbar |
| 17. |
Auspuff Fan Verdeelung |
1 Auspuff Fan |
|
| 18. |
Haaptkierper Isolatioun |
Duebelschichtstruktur, Isoléierschichtdicke 80 mm, Glaswolle Wärmeisolatioun |
4). Traktioun a Wicklungsmechanismus:
|
Nee |
Artikel |
Technesch Parameter |
Remarque |
| 1. |
Wicklung Spannung Kontroll System |
Taper Spannungskontrolle, no der Gréisst vum Wicklungsduerchmiesser, passt d'Gréisst vun der Spannung un, fir ze vermeiden datt grouss Roll ongläich gëtt. |
|
| 2. |
Winding Korrektur |
Automatesch EPC Kontroll, Rees 50mm |
|
| 3. |
Winding Method |
D'Roll ass mat engem 3-Zoll opbloosbare Schaft fixéiert an op enger Säit ënnerstëtzt |
|
| 4. |
Substrat Lafen Richtung |
Forward an zréck |
|
| 5. |
Wicklungsrichtung |
Uewen an ënnen |
|
| 6. |
Winding Duerchmiesser |
Ф85 ~ Ф300 mm |
|
| 7. |
Maximal Lagerkapazitéit vum oppblasbare Schaft |
100 kg/streifen |
|
| 8. |
Drum Spezifizéierung |
Längt Manner wéi oder gläich wéi 430 mm, banneschten Duerchmiesser ongeféier 76 mm (3 Zoll) |
|
| 9. |
Zuel vun Wicklung opbloosbar shafts |
E Stéck vun |
|
| 10. |
Empfang Plattform |
Eenzege Staang Press Gürtel, oppen Slot |
|
| 11. |
Fahrmodus |
Servo Motor Kontroll |
|
| 12. |
Roller Guide Opriichte Struktur |
Vertikal Typ |
|
Nee |
Artikel |
Technesch Parameter |
Remarque |
| 1. |
Main Kontroll System |
Touchscreen, PLC, Modul, Servosystem |
|
| 2. |
Modus vun Operatioun |
Manuell, automatesch, Noutstopp; D'Maschinn kann virun an no bedriwwe ginn |
|
| 3. |
Astellungsberäich vun der Beschichtung an intermittierend Längt |
Beschichtung Längt 20,0 ~ 3200,0mm |
Software kann de Beräich Spär |
| 4. |
Alarm Situatioun |
Intermitterende Längt 4,0 ~ 300,0 mm |
|
| 5. |
Zielen Funktioun |
Wann den Apparat klappt, weist den Touchscreen den entspriechende Feelerpromptbildschierm |
|
| 6. |
Intermitterende Kapp- a Schwanzdicke Upassungsmethod |
Quantitéit / Längt vun der Produktioun |
5). Kontroll System:
6). Automatesch Ernierung System:
Client-Besëtz
Beschichtung Ausrüstung Erscheinung Gréisst a Qualitéit:
6500 * 1298 * 1971 (L × W × H); 3000 kg (nëmmen fir Referenz)
Ausrüstung Genauegkeet
1. Hardware Richtegkeet
|
Nee |
Artikel |
Technesch Parameter |
Remarque |
| 1. |
schraper |
Ronn Runout Manner wéi oder gläich wéi 1.5um, Richtegkeet Manner wéi oder gläich wéi 1.5um |
|
| 2. |
Coating Roll |
Ronn Runout Manner wéi oder gläich wéi 1.5um, Richtegkeet Manner wéi oder gläich wéi 1.5um |
|
| 3. |
Rullo zréck |
Circular runout Manner wéi oder gläich wéi 15um, straightness Manner wéi oder gläich ze 15um |
|
| 4. |
Deviatioun Korrektur |
± 1 mm |
|
| 5. |
Tool Astellung kontrolléiert d'Widderhuelungsgenauegkeet |
± 1 um |
|
| 6. |
Temperatur Controller Kontroll Genauegkeet |
Manner wéi oder gläich wéi ± 2 Grad |
2.Beschichtung Genauegkeet
|
Artikel |
Remarque |
Standard (Geschwindegkeet V=1.5 m/min) |
|
|
A (Sendung) |
Manner wéi oder gläich wéi 1 mm (Zesummenhang mat Schläimviskositéit a Bindereigenschaften) |
|
B (Anormal Beräich vum Kapp) |
10 mm |
|
|
C (Tail Anomalie Beräich) |
6 mm |
|
|
D (Kanteffektberäich) |
Manner wéi oder gläich wéi 3 mm |
|
|
E (Längt Feeler) / H (Margin Feeler) |
Manner wéi oder gläich wéi ± 0,5 mm Manner wéi oder gläich wéi ± 0,7 mm |
|
|
F (Breetfehler) |
± 1 mm |
|
|
M (Breet Feeler) |
± 1 mm |
|
|
G1 (Kappdicke) |
-5~+6um |
|
|
G2 (Schwanzdicke) |
-5~+6um |
|
|
I (Reverse Alignment Feeler) |
Manner wéi oder gläich wéi ± 0,7 mm Manner wéi oder gläich wéi ± 1 mm |
|
|
J Dicke vun enger Säit Uewerfläch Dicht |
Gewiicht Feeler Manner wéi oder gläich wéi ± 1,5% Dickefehler Manner wéi oder gläich wéi ± 1.5um |
|
|
Längt Gamme |
(B, C, D Beräich ewechhuelen) |
20,0-3200,0 mm |
|
L1 (Filmlängt) |
4,0-3200,0 mm |
|
|
L2 (intermitterende Längt) |
L1 +L2 Méi wéi oder gläich wéi 120 mm |
Applikatioun Fäll
D'Lithium-Ion Batteriebeschichtungsmaschinn gëtt wäit benotzt an:
Elektresch Gefier Batterie Produktioun
Energie Stockage Batterie Fabrikatioun
Konsument elektronesch Batterie Produktioun
Batterie Pilot Produktioun Linnen
Laboratoire Batterie Entwécklung
Gëeegent fir d'Fabrikatioun vun Lithium-Ion Batterieelektroden déi héich Beschichtungsgenauegkeet a stabil Produktiounsleistung erfuerderen.
Partner Firma
Oft gestallte Froen
Lorem ipsum dolor sit amet, consectetur.
Fir wat gëtt eng Lithium-Ion Batteriebeschichtungsmaschinn benotzt?
+
-
Eng Lithium-Ion-Batteriebeschichtungsmaschinn gëtt benotzt fir Elektroden-Schlämmung op Metallfolie während der Lithium-Ion-Batterie-Fabrikatioun anzesetzen. Et ass e Schlëssel Stéck Ausrüstung fir d'Produktioun vun Batterieelektrodeplacke.
Wéi eng Material kann dës Maschinn beschichtet ginn?
+
-
D'Maschinn kann Kathodematerialien wéi LFP, NMC an LCO beschichten, souwéi Anodenmaterialien dorënner Grafit a Silizium-Kuelestoff.
Wat ass d'Funktioun vum Trocknenofen an der Beschichtungsmaschinn?
+
-
Den Trocknenofen entfernt Léisungsmëttel aus der beschichteten Elektrodenschlämung an hëlleft eng stabil Elektrodenqualitéit z'erreechen.
Wat Faktoren beaflossen d'Qualitéit vun der Beschichtung?
+
-
D'Qualitéit vun der Beschichtung hänkt vun der Schläimkonsistenz, der Beschichtungsdiktekontrolle, der Foliespannungsstabilitéit an der Trocknungstemperaturuniformitéit of.
