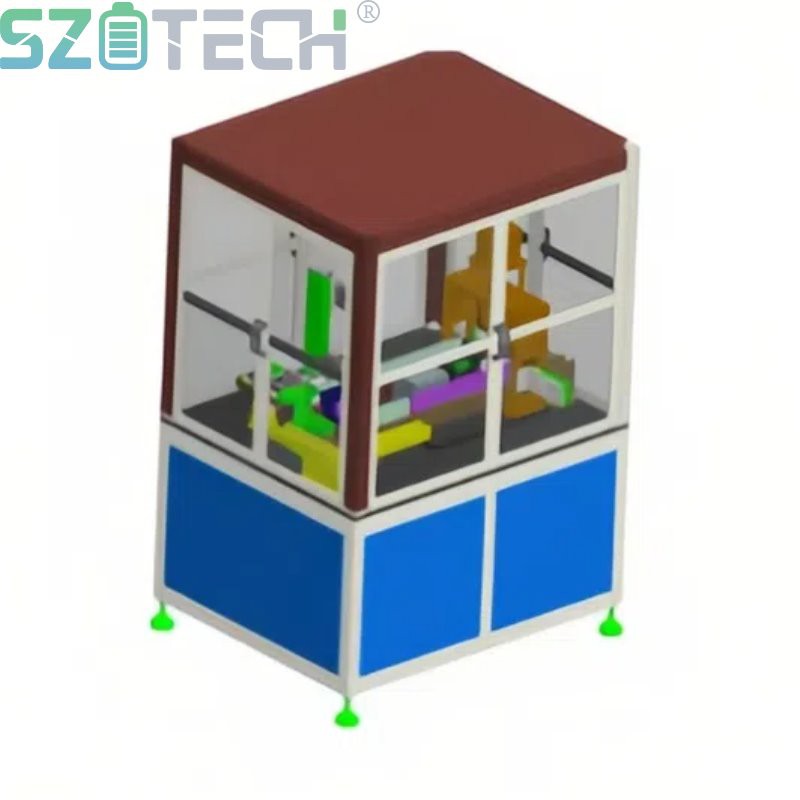

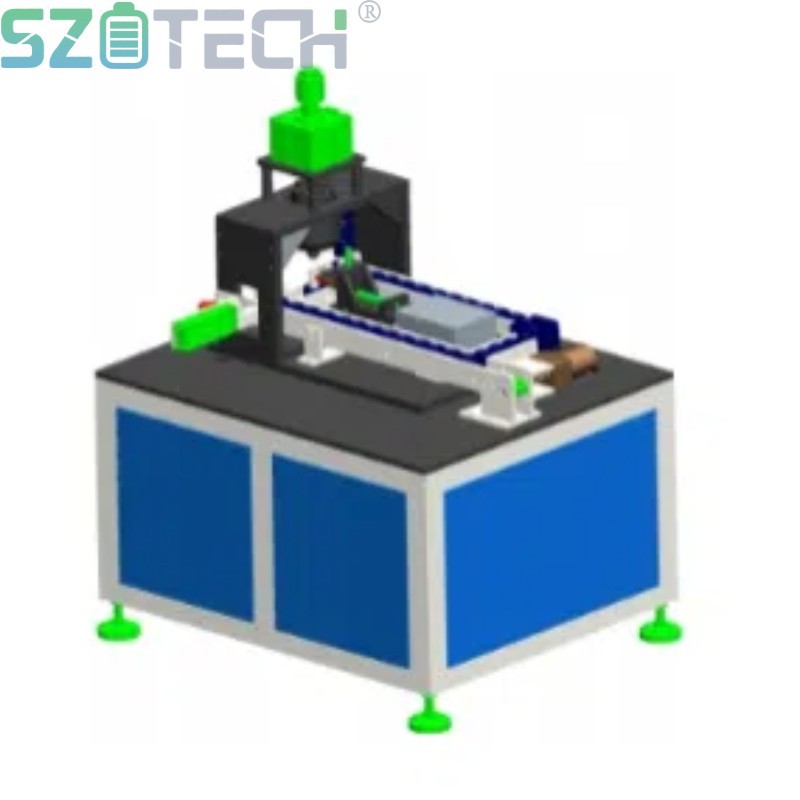

Service Iwwersiicht
D'Batterie Grooving Machine veraarbecht zylindresch Batterie Zellen nodeems d'Zell Shell geformt gouf a virun der spéider Zellmontage oder Ofschlossoperatiounen.
Wärend der Operatioun ass d'zylindresch Zell tëscht dem Groove-Kapp an Ënnerstëtzungskomponenten positionéiert. D'Kachplack bildt d'Grill op der Stolschuel, während d'Zelle an enger kontrolléierter Positioun gehal gëtt. D'Gittdéift, d'Breet an d'Zellhéicht kënnen duerch Mikrometermechanismus ugepasst ginn fir déi néideg Zellspezifikatiounen ze passen.
De Groove Kapp gëtt vun engem Motor ugedriwwen anstatt e konventionelle pneumatesche Zylinder. Dës Konfiguratioun reduzéiert d'Ofhängegkeet vu Variatiounen am Loftdrock a stellt méi konsequent mechanesch Bewegung während der Produktioun.
Déi vertikal Struktur erliichtert d'Zellbelaaschtung, Entladung a Sammlung. Mat enger Aarbechtsgeschwindegkeet vu bis zu 20 Zellen pro Minutt ass d'Ausrüstung fir kontinuéierlech Batchveraarbechtung vun zylindresche Batteriezellen entwéckelt.
Batterie Grooving Prozess

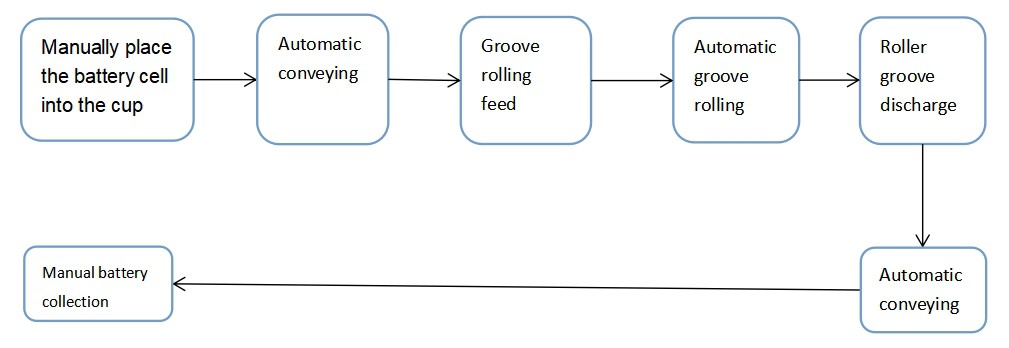

D'Batterie Grooving Machine benotzt e kontrolléierten Groove Rolling Prozess:
Zell Lueden → Positionéierung → Groove Rolling → Dimensioun Upassung → Zell Entladung
Zell Lueden
Zylindresch Batteriezellen ginn an d'Maschinn plazéiert a positionéiert fir d'Grooving Operatioun.
Positionéierung
D'Zelle ass lokaliséiert mat Hëllef vum Groove Kapp an Ënnerstëtzungspunkte. Déi dräi -Punkt Positionéierungsstruktur hëlleft d'Zelle an enger stabiler Positioun beim Rollen ze halen.
Groove Rolling
D'Motor-andreiwen Kachplack applizéiert déi erfuerderlech Rollkraaft fir d'Groove op der Stolschuel ze bilden. D'Groove gëtt produzéiert ouni op e pneumatesche Zylinder fir d'Haaptdreibewegung ze vertrauen.
Dimensioun Upassung
Mikrometer Mechanismen gi benotzt fir Groove Déift, Groove Breet an Zell Héicht no der néideg Batterie Spezifikatioune ajustéieren.
Zell Entladung
No der Groove ginn déi fäerdeg Zellen duerch déi vertikal Struktur entlooss a fir spéider Batteriefabrikatiounsprozesser gesammelt.
Zesummenhang Equipement
Batterie Tab Schweess Maschinn
Basis Parameteren
1. Bewäert Volt: 220V 50Hz
2. Bewäertung Muecht: 1,5 kW
3. Aarbecht Loft Drock: 6 kgf / cm2
4. Spezifikatioune: 18650 / 21700 / 26700 / 32700
5. Allgemeng Dimensiounen (Längt × Breet × Héicht): 1150 × 710 × 1600 mm (ënnerleien zu aktuellen Dimensiounen)
6. Produktioun Vitesse: Bis zu 20 Zellen / min
7. Equipement Faarf: (kann no Client Ufuerderunge adaptéiert ginn)

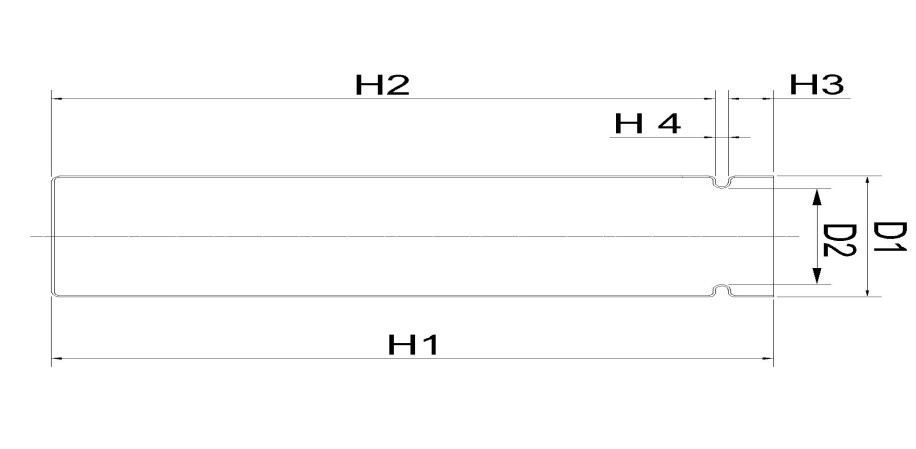

Technesch Parameteren
| Artikel | Toleranz |
|---|---|
| Grooving Schëller Héicht H3 | ± 0,10 mm |
| Groove bannen Duerchmiesser D2 | ± 0,08 mm |
| Rouleau ënnen Héicht H2 | ± 0,10 mm |
| Gesamthöhe H1 | ± 0,15 mm |
| Groove baussenzegen Duerchmiesser D1 | ± 0,08 mm |
Leeschtung Charakteristiken
Touch-Écran Kontroll Interface fir Maschinn Operatioun an Parameter Upassung.
Motor-gedreven Groove Kachplack fir méi stabil mechanesch Bewegung während der Groove Operatioun.
Vertikal Maschinnstruktur fir bequem Zellentladung a Sammlung.
Mikrometer Upassung fir Groove Déift a Breet.
Mikrometer Upassung fir allgemeng Zell Héicht an ieweschte Groove Positioun.
Dräi -Punkt Positionéierungssystem fir präzis Zellpositionéierung wärend der Grooverollung.
Feinjustéierungsmechanismus op der ieweschter Kapp fir déi néideg Groove Positioun ze setzen.
Elektresch a Standard Deeler Marken
1. Kontroll PLC: Mitsubishi / Xinjie
2. Speed Reguléierungsmotor: Zhongda
3. Zylinder: AirTac
4. Solenoid Krunn: AirTac
5. Sensor: AirTac
6. Touchscreens: Kunlun Tongtai
7. Linearschrëft Guide Schinn: Taiwan Hiwin
Lëscht vun Droen Deeler an Ersatzdeeler
Déi folgend Droendeeler ginn no der Maschinnkonfiguratioun geliwwert a kënne während routinéierten Ënnerhalt ersat ginn.
|
S/N |
Artikel |
Material |
Quantitéit |
|
1 |
Grooved Schacht Kapp |
DC53 |
1 |
|
2 |
Roll Groove ënnen stierwen |
Zement Carbide |
1 |
|
3 |
Hob |
DC53 |
1 |
Produit Applikatioun
Partner Firma
Oft gestallte Froen
1. Wat ass eng Batterie Groove Maschinn benotzt fir?
Eng Batterie Groove Maschinn gëtt benotzt fir eng circumferential Groove op der Stol Schuel vun zylindresch Lithium -Ion Batterie Zellen ze bilden. D'Groove gëtt eng definéiert Positioun fir spéider Zell Assemblée an hëlleft konsequent Réibau Dimensiounen während Produktioun erhalen.
2. Wat zylindresch Batterie Zell Gréissten kann d'Maschinn Prozess?
D'Maschinn ass fir zylindresch Batterie Zellen entworf rangéiert vun 18650 bis 32700, dorënner gemeinsame Gréissten wéi 18650, 21700, 26700 an 32700. D'Tooling an d'Positionéierungskonfiguratioun kann no den erfuerderlechen Zell Dimensiounen ugepasst ginn.
3. Wéi gëtt d'Groove Positioun ugepasst?
D'Groove Positioun kann duerch Mikrometer Mechanismen op der Maschinn ugepasst ginn. Den Upassungssystem erlaabt d'Betreiber déi erfuerderlech Groove Héicht an d'Zellpositionéierung no der Batteriezellspezifikatioun ze setzen.
4. Wéi kontrolléiert d'Maschinn Groove Dimensiounen?
D'Grooving System benotzt micrometer Upassung fir Groove Déift, Groove Breet an Zesummenhang Zell Dimensiounen. Déi dräi -Punkt Positionéierungsstruktur hält déi zylindresch Zell stabil wärend der Grooverollung, hëlleft konsequent Groove Dimensiounen vun Zell zu Zell z'erhalen.
5. Wat ass d'Produktiounsgeschwindegkeet vun der Batterie Groove Maschinn?
D'Maschinn huet eng Produktiounskapazitéit vu bis zu 20 Zellen pro Minutt. Déi aktuell Produktiounsgeschwindegkeet ka variéieren jee no der Zellgréisst, Groove Spezifikatioune, Materialeigenschaften an Operatiounsbedingungen.
6. Gëtt de Grooving Kapp pneumatesch ugedriwwen?
Nee D'Grooving Hob gëtt vun engem Motor ugedriwwen anstatt e konventionell pneumatesch Zylinder. Dëst reduzéiert den Afloss vun Loft-Drockschwankungen op d'Haaptgroovingbewegung a bitt méi konsequent mechanesch Operatioun.
7. Kann d'Batterie Groove Maschinn fir verschidde zylindresch Zellen personaliséiert ginn?
Jo. D'Grooving Tooling, Positionéierungskomponenten an Upassungskonfiguratioun kënnen op verschidde zylindresch Zelldimensioune a Groovefuerderunge ugepasst ginn. Zell Gréisst, Groove Dimensiounen a Produktioun Ufuerderunge soll virun Ausrüstung Configuratioun bestätegt ginn.
8. Wéi eng Informatioun ass néideg wann Dir eng Batterie Groove Maschinn auswielt?
D'Haaptinformatioun ëmfaasst zylindresch Zell Gréisst, Zell Réibau Dimensiounen, néideg Groove Positioun, Groove Déift a Breet, Zil Produktioun Vitesse an der néideg Niveau vun Automatisatioun. Probezellen oder detailléiert Zeechnungen ubidden kann hëllefen déi entspriechend Tooling a Maschinnkonfiguratioun ze bestëmmen.
