Vakuum Mixer

1-1 Maschinn Numm, Spezifikatioune a Modell

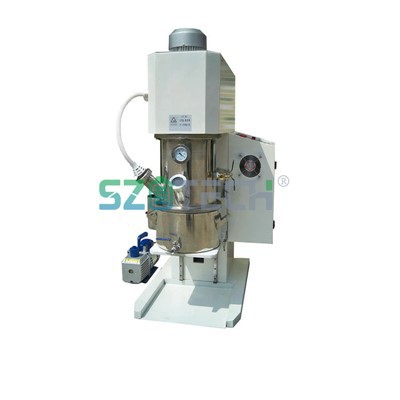

Planetareschen Vakuummixer;

Spezifikatioune:YC-10L Fotoen;

1-2 Basis Struktur

1. Cantilever Strahl Kräiz Aarm Typ;

2. Direkten Temperaturmessungsmodus op Faassmauer;

3. Zwee dräi-zweedimensional Spiralrührer,

4. Eng Héich-Vitesse Dispersiounswell an zwee Dispersiounsscheiwen

5. D'Maschinn Ënnerstëtzung gëtt ausQ235A Kuelestoff Stol;

1-3 Unterfaass (Mëschfaass)

1. Faass Spezifikatioune:Ф300 mm x 200 mm; Design Volumen:14L ; Effektiv Aarbechtsvolumen:10L ;

2. Innere Mauer Material:SUS304L;

3. Déi bannescht Mauer ass Spigel poléiert no Präzisioun Dréibänk Dréi, poléieren Grad:80 uhr;

4. D'Flangefliger op der Mëschfass an den ieweschte Faasskierper ginn duerch e Dichtungsring versiegelt fir de Vakuumgrad vun der Maschinn ze garantéieren;

5. All Maschinn ass mat engem Materialfass ausgestatt, deen als duebel -Layer Faass entworf ass a ka mat zirkuléierend Waasser fir Heizung a Killmëttel verbonne sinn; de barrel kann loose ginn a kann fir MÉI Operatiounen ersat ginn;

6. De Fass ass mat zwee Edelstahl Handle ausgestatt;

7. Zwee G3/8 séier-oppene Waasserinn- an Auslaafhäfen, een G1/2-Outlet.

1-4 Ieweschte barrel

1. De Faass gëtt ausSUS304LSTAINLESS Stol;

2. Déi iewescht Faass huet zweeΦ80 mmSpigel Häfen an10 mmdécke temperéiert Glas; Material:SUS304L;

Benotzt de Siichtglas fir de Rührzoustand ze beobachten;

3. EngDN80séier-oppe Pudderfütterhafen, Material:SUS304L;

4. A DN8dräi -Stéck Kugelventil Vakuum Pipe Interface;

5. D'Front vun der ieweschter Fass ass mat engem Vakuum Display Jauge ausgestatt fir de Vakuum am Faass ze weisen;

1-5 Vermëschung System

1. Déi zwee dräi-zweedimensional Spiralrührpaddelen rotéieren an d'planetaresch Këscht dréint sech, dreift d'Rührpaddelen zur selwechter Zäit ze dréinen, bilden d'Bewegungsbunn vun den Duebelplanéiten;

2. D'Lück tëscht de Rührpaddelen ass tëscht3 mm-6 mm, an de Spalt tëscht dem Rührpaddel an der Faassmauer ass2 mm-4 mm. Déi extrem kleng Spalt erlaabt déi zwee Rührpaddelen stänneg ze knéien, a mat der planetarescher Bewegung gëtt et keen doudege Wénkel am Rührprozess, an d'Materialien si voll gemëscht;

3. Planetaresch Revolutiounsgeschwindegkeet:0 ~ 50 U/min, stepless Vitesse änneren;

4. Rührpaddelgeschwindegkeet:0 ~ 100 U/min, stepless Vitesse änneren;

1-6 Motor, Reduktioun

1. Motor Muecht:2,2 Kw/4 Pole; Variabel Frequenz Motor, Schutzgrad IP54

2. Equipéiert mat Cycloid Pinwheel Reduzéierer, Reduktioun Verhältnis ass ongeféierI= 24 , benotzen Faktorfa= 2.1

1-7 Rührpaddel

1. Material:SUS304L;

2. De Propeller gëtt ausSUS304LEdelstol a gëtt duerch Präzisiounsform gegoss;

3. D'Propeller Uewerfläch ass Spigel poléiert, poléieren Grad:80 grt;

4. Lager:FAG, Däitschland;

1-8 verspreet System

Eng Héichgeschwindegkeet Dispersiounswell, d'Dispersiounswellematerial ass SUS 321

Dispersion disc Duerchmiesser 60mm Material SUS 304

Dispersing disc Vitesse 0-6200 rpm variabel Frequenz Vitesse Regulatioun.

Verdeelt Motor Muecht 2.2Kw -2 Variabel Frequenz Vitesse Reguléierungsmotor.

1-9 Ophiewe System

1. Schrauwen Heben,

2. Worm Gang Reduzéierer, Kraaft: 0.37

3. Liftschlag:380 mm;

1-10 Vakuum System

1. Equipéiert mat engem Vakuum Flëssegbuffer Tank an engem Kugelventil Schalter; den ënneschten Deel vum Pufferbehälter gëtt mat engem Drainhafen ausgestatt, an de Puffertank an d'Vakuumpompel si mat engem Metallschlauch verbonnen;

2. Dynamesch Dichtung: mechanesch Dichtung (GB-103 Typ) gëtt ugeholl; statesch Sigel: FPMMaterial "O" Ring ass an héich Temperatur Deeler adoptéiert, anNBRMaterial"O" Ring ass an niddereg Temperatur Deeler ugeholl;

3. D'Ausrüstung kann ënner Vakuum während dem Rühr- a Vermëschungsprozess operéiert ginn, an de Vakuumgradass Manner wéi oder gläich wéi -0.098Mpa;

4. Déi iewescht Faass ass mat engem Vakuumdrock Display Jauge ausgestatt. D'Vakuum Päif Interface assa G3/8 Kugelventil, an e Vakuumbufferapparat ass op der Kolonn installéiert.

1-11 Elektresch Kontroll System

Dréckt -Knäppchen Kontroll Operatioun

Niddereg Volt elektresch Komponente: Chint;

Inverter: Zäitgenëssesch Kontrollen;

4. Induktiounsschalter: Däitsch Schneider oder Japanesch Omron;

1-12 Temperatur Mooss Method

1. A Metal thermocouple

2. D'Temperaturberäich vum Materialass 0-200Grad;

3. Den Temperatursensor läit um Enn vum Faass, direkt a Kontakt mam Material, d'Temperatur ass méi genee, an d'Temperaturmessfehler ass± 1 Grad;

1-13 Ausgesinn Ufuerderunge

1. Konform mat JBIT7669-2004 Plastik Vermëschung Norm.

2. D'Faarf soll gläichméisseg, glat, konsequent a Faarf a glänzend sinn; d'Faarffläch soll transparent sinn, net-klebig, staark an der Adhäsioun, an elastesch, ouni Falten, Peeling, Lackleckage, Flowmarken, Blasen, asw.

1-14 Sécherheet System

1. Vertrauen op d'Frequenz Converter a Limite Rees Schalter, duerch eng speziell entworf Kontroll Streck, de barrel assuréiert automatesch ze stoppen nodeems se der spezifizéierter Positioun erreecht;

2. Während dem Risingprozess vum Fass kann d'Mëschung / Dispergéierungsdeel vun der Ausrüstung net gestart ginn; ähnlech, wann d'Maschinn d'Mëschung leeft, kann de Faass net erofgesat ginn an d'Mëschfaass kann net opgemaach ginn;

1-15 Ganzen Gaascht Muecht: 4,75KW;

1-16 Equipement Dimensiounen: 1150x780x1500(mm);

1-17 Aarbechtsspannung/Frequenz:380V/50Hz;

1-18 Equipement Gewiicht: iwwer 580KG;
