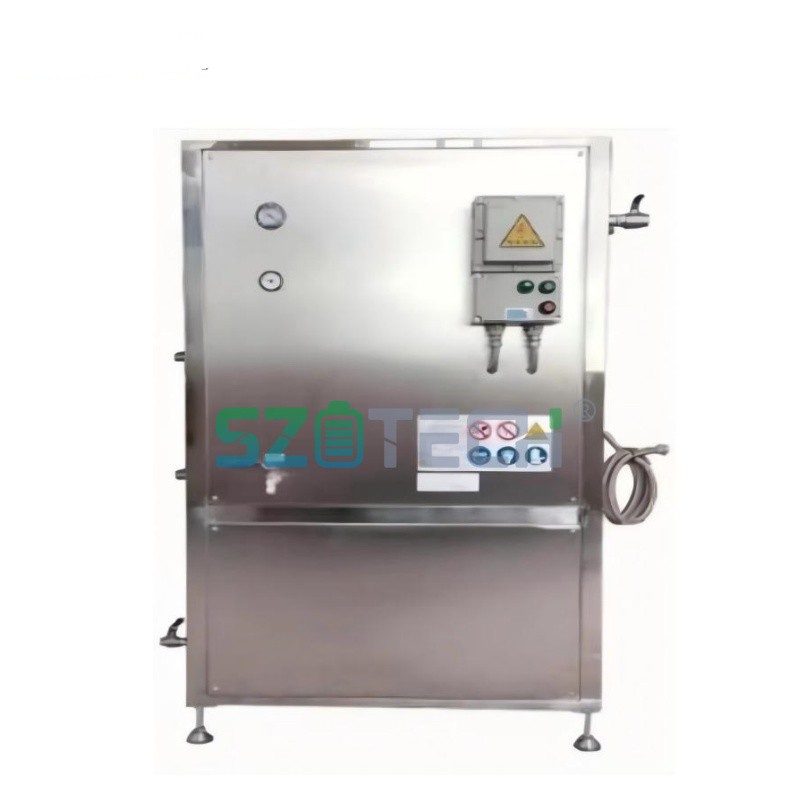

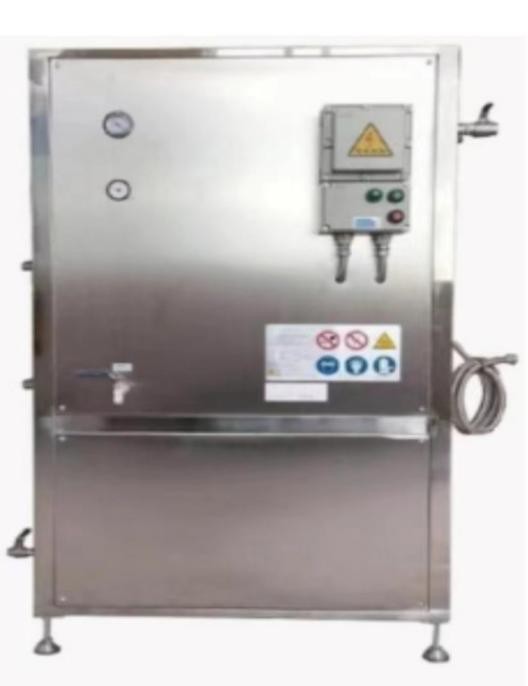

Nmp System

Produit Beschreiwung

De QR-NMP 1000 FL ass fir NMP Léisungsmëttelbehandlung a Batterieelektrodetrocknungsprozesser entwéckelt. NMP - enthält Loft aus der Trocknungssektioun geet an d'Erhuelungssystem, wou de Spraytuerm, de strukturéierte Verpackung an de zirkuléierende Flëssegkeetssystem de Kontakt tëscht dem Prozessgas an der zirkuléierender Flëssegkeet ubidden.

No der Behandlungsphase läscht d'Entloosseenheet d'Entrée Flëssegkeet aus dem Gasstroum. E Konzentratiounsdetektor iwwerwaacht den NMP Erhuelungsprozess, während de Fan an de Frequenzkonverter d'Loftbewegung duerch de System kontrolléieren. De erholl Léisungsmëttel gëtt duerch d'Flëssegkeetszirkulatioun a Lagerung gesammelt.

De System ass fir e Loftvolumen vun 1000 m³/h bewäert an huet e spezifizéierte NMP Erhuelungsquote vu Méi wéi oder gläich wéi 90%. D'Recuperatiounskonzentratioun gëtt op Méi wéi oder gläich wéi 80% spezifizéiert, mat Emissioune vu Manner wéi oder gläich wéi 50 mg/m³. D'Haaptausrüstung benotzt 304 Edelstol, mat enger 50 L Léisungsmëttelspeicherkapazitéit an enger 0,25 m³ Spraybox.

Fir d'Installatiounsplanung erfuerdert de System eenzeg-Phase AC 220 V Kraaft a kompriméiert-Loft- a Prozessverbindungen no der definitiver Ausrüstungskonfiguratioun. Déi komplett Installatioun sollt bestätegt ginn géint d'Elektrodentrocknungskapazitéit vum Client, NMP Belaaschtung, Loftvolumen a Sitebedingunge virum Bestellung.

Schlëssel Virdeeler

Entworf fir Elektroden Trocknung Auspuff

De QR-NMP 1000 FL ass konfiguréiert fir Léisungsmëttel-enthale Loft aus der Batterieelektrodetrocknung. De System gëtt bei 1000 m³/h bewäert, mat der leschter Loft -Handhabungsbedéngung entsprécht der Trocknungslinn wärend der Projektspezifikatioun.

Spraytuerm mat strukturéierter Verpackung

D'Erhuelungssektioun benotzt e Spraytuerm mat zwee Sätz vu 400 × 400 × 200 mm gewellte strukturéierte Verpackung. D'Verpakung bitt de Kontaktgebitt fir déi zirkuléierend Flëssegkeet an NMP -halteg Prozessloft.

Flësseg Circulatioun a Lagerung

Zwee 550 W Waasserpompelen zirkuléieren Flëssegkeet duerch d'Recuperatiounssektioun. A 50 L Stockage Sektioun, Waasser replenishment System an SUS304 Circulatioun Pipeline sinn an der System Configuratioun abegraff.

Demisting virum Entladung

E 400 × 400 × 10 mm SUS304 Entloossungsapparat gëtt no der Spraybehandlungssektioun installéiert fir d'Entrée Flëssegkeet aus dem Gasstroum virum Entlooss ze entfernen.

NMP Konzentratioun Iwwerwachung

De System enthält e QR-NMPSC Konzentratiounsdetektor fir den NMP Erhuelungsprozess ze iwwerwaachen. Dëst bitt e Prozessparameter dee während der Operatioun vum System kontrolléiert ka ginn.

Airflow Kontroll

De System benotzt e Fan a Frequenzkonverter fir d'Loftflosskontrolle. Den assoziéierten Zentrifugalfan gëtt als Modell WDF-1.5A spezifizéiert, mat enger bewäertter Motorkraaft vun 0,37 kW bei 380 V.

STAINLESS Stol Prozess Rubriken

D'Haaptrecuperatiounsausrüstung a flësseg -Kontaktkomponente benotzen Edelstahlkonstruktioun, dorënner SUS304 Komponenten am Spraytuerm, Entloossungssektioun a Flëssegkeetszirkulatiounspipeline.

SPezifizéierung

Equipement Parameteren

1. Spraytuerm

2. Zentrifugalventilator

3. Anti-Korrosiounsbehälterpompel

Ëmfang vun Verantwortung vu béide Parteien

Installatioun Ufuerderunge

Virun der Installatioun soll de Keefer déi erfuerderlech Ausrüstungsfondatioun, Stroumversuergung, Prozesskanal, Waasserverbindungen an aner Site Utilities no der definitiver Systemkonfiguratioun virbereeden.

D'Ausrüstungstransport, Ausluede a Positionéierungsarrangementer solle virun der Liwwerung bestätegt ginn. Kanalinstallatioun, Isolatioun a Leckprüfung sollten am ofgeschlossene Installatiounsraum ofgeschloss ginn.

SZO kann d'Installatiounsleitung an d'Commissioning Support no dem Projetsarrangement ubidden. Final Utility Ufuerderunge an Installatioun Verantwortung soll während der technesch Spezifizéierung Etapp bestätegt ginn.

FAQ

1. Wat ass de Loftvolumen vum QR-NMP 1000 FL?

De spezifizéierte Systemluftvolumen ass 1000 m³/h. Déi lescht Konfiguratioun soll géint d'Elektrodentrocknungslinn vum Client an d'NMP-Laascht gepréift ginn ier Dir bestellt.

2. Wat ass den NMP Erhuelung Taux?

De spezifizéierte NMP Erhuelungsquote ass méi wéi oder gläich wéi 90%, mat enger Erhuelungskonzentratioun vu méi wéi oder gläich wéi 80%. Tatsächlech Leeschtung hänkt vun de Prozessbedéngungen an der NMP Konzentratioun vum erakommende Gas of.

3. Wat Material gëtt fir den NMP Erhuelung System benotzt?

D'Haaptrei Ausrüstung ass aus 304 STAINLESS Stol gebaut. Flësseg -Kontaktkomponenten an d'Zirkulatiounspipeline ginn och mat Edelstahlkonstruktioun spezifizéiert.

4. Wéi eng Ausrüstung ass am System abegraff?

D'Konfiguratioun enthält e Spraytuerm, strukturéiert Verpackung, Waasserpompelen, Entloossungsapparat, Konzentratiounsdetektor, Sprinkler, Flëssegkeetszirkulatiounspipeline, Kontrollkabinett, Fan a Frequenzkonverter.

5. Wéi eng Informatioun ass néideg fir en NMP Erhuelungssystem ze wielen?

Gitt w.e.g. d'Elektrodentrocknungslinn Kapazitéit, Prozessluftvolumen, NMP Konzentratioun oder geschätzte NMP Belaaschtung, Auspufftemperatur, verfügbar Utilities an Installatiounsraum. Dës Parameteren gi benotzt fir déi erfuerderlech Erhuelungssystemkonfiguratioun ze bestätegen.

6. Kann den QR-NMP 1000 FL mat enger Batterieelektrodeproduktiounslinn integréiert ginn?

Jo. De System ass geduecht fir NMP Léisungsmëttelbehandlung verbonne mat Batterieelektrodetrocknung. D'Verbindungspunkten, d'Loftvolumen an d'Utilitéitsufuerderunge sollten no der spezifescher Trocknungslinn bestätegt ginn ier d'Integratioun.
