Elektroden Fabrikatioun Machine

Service Iwwersiicht

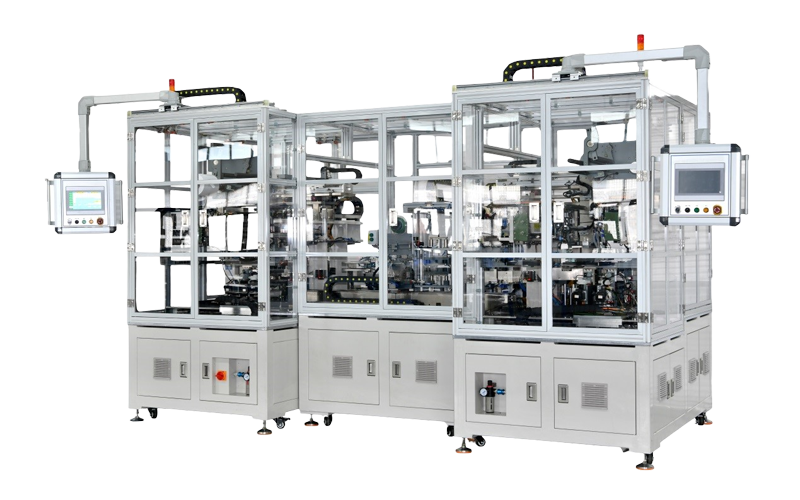

Zylindresch BatterieElektroden Fabrikatioun Maschinnass Schlësselausrüstung am Lithium Batterie Fabrikatiounsprozess. Si ginn haaptsächlech benotzt fir Beschichtete a gedréchent positiv an negativ Elektrodenplackspiraler duerch eng Serie vu Präzisiounsbearbechtungsprozesser (inklusiv Schrëtt wéi Tab-Punching) a kontinuéierlech Sträifen ze veraarbecht, déi d'Versammlungsufuerderunge vun zylindresche Batterien entspriechen. Héich-Präzisioun Tabforméieren, Schlitten, Staubentfernung, Kleeblatt, an intelligent Kontroll bidden e festen Fundament fir d'Produktioun vun héich-Leeschtungsfähegkeet, héich-Zouverlässegkeet zylindresch Lithium Batterien, virzebereeden fir spéider Wicklungs- oder Laminéierungsprozesser. Veraarbechtungsqualitéit (wéi Burr Kontroll a Dimensiounsgenauegkeet) beaflosst direkt Batteriesécherheet a Leeschtung.

Equipement Funktiounen

Dës Maschinn gëtt haaptsächlech fir automatesch Schweesstabs vu Lithium-Ionbatterieelektroden benotzt;
1. D'Tab an d'Elektrode sinn verschweißt, schützt Schutzkleim op der viischter an zréck.
2. Dës Maschinn adoptéiert High-End Panasonic PLC Kontrollmodus fir d'Automatisatioun vun der Tabscoil Ausluede, Ausschneiden, Elektroden Schweißen, Front- a Réckverkleedung ze realiséieren, an zréckzekréien, vill Aarbecht spueren, staark reduzéiert den Taux vum mënschleche Schued un der Elektrode während dem Produktiounsprozess, mat héijer Schweesseffizienz, a realiséiere vun ieweschte Passë a méi niddereg;
3. Elektroden Schweißen a Bandapplikatioun, et kann automatesch opgerullt ginn fir an vollautomatesche Wickmaschinnen ze benotzen;
4. Dës Maschinn ass eng héich automatiséiert Apparat an Elektroden Produktioun. Dës Ausrüstung, zesumme mat kontinuéierlecher Elektrodenrollung a kontinuéierlecher Elektrodenstrippen, mécht Elektroden automatiséiert Produktioun aus.
5. Dës Maschinn huet Kathoden an Anode Uewer- an ënneschten Kliewefolie Bänner, a positiv Tab Kliewefolie.
6. All elektresch Feeler während der Operatioun vun dëser Maschinn hunn eng Alarm VIRSCHLOEN Funktioun.

Zesummenhang Equipement

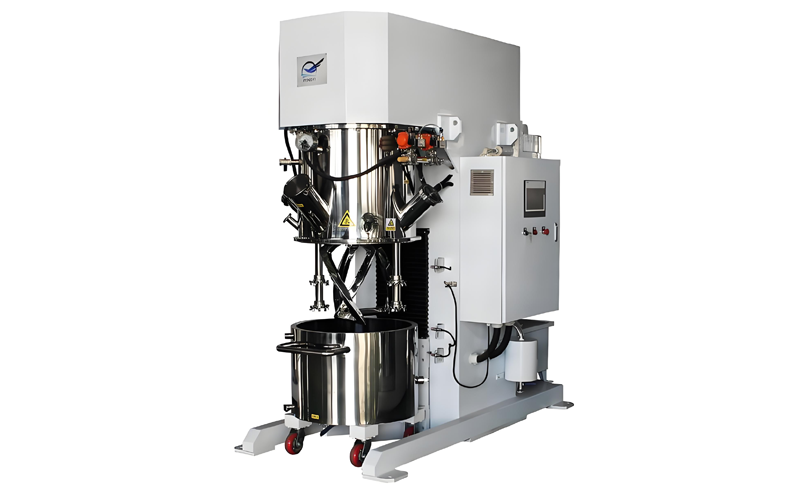

Mixer

WINDING Machine

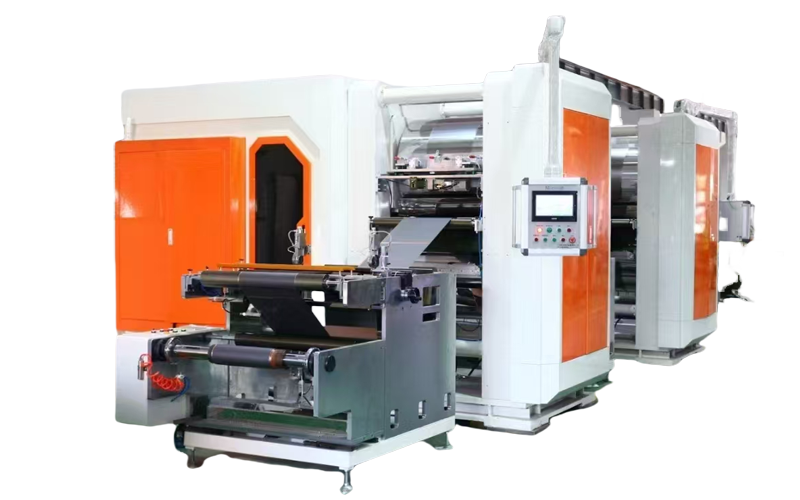

Kalenner Machine

Flësseg Sprëtz Machine

Stacking Maschinn

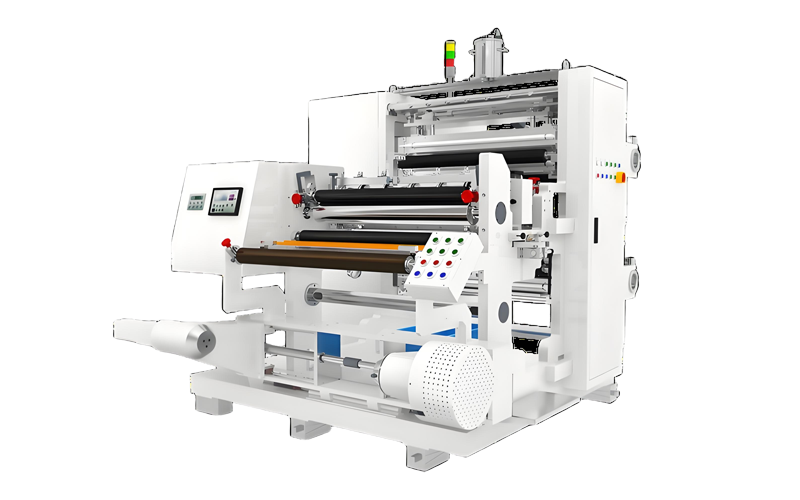

Schneidmaschinn Fir Batterie

Equipementtechnesch Parameteren

Equipementbenotzen Ëmwelt

1. Dimensiounen: 2 040 (L) × 1 050 mm (W) × 1689 mm (H)

2. Gewiicht: ongeféier 1100 KG.

3. Stroumversuergung: AC220V, eenzeg Phase; Spannungsfluktuatioun ass manner wéi ± 10%; Muecht: 5KVA.

4. Kompriméiert Loft: 0.4-0.7Mpa (4-7kgf/cm²), de Flowrate vun all kompriméierter Loft ass 180L/min, an d'Notzungsquote ass 50%.

5. Ambient Temperatur: 20-35 Grad.

6. Relativ Fiichtegkeet: 5-55% HR.

7. Ëmweltfrëndlechkeet: net manner wéi Klass 100.000, ouni ätzend Gas, flësseg oder explosive Gas op der Plaz.

MaterialSpezifikatioune an Ufuerderunge

1, Material Spezifikatioune:

Material Ufuerderunge

1. Batterie Elektrode: intermittéierend Beschichtung Batterie Elektrode, Elektroden Aluminiumfolie Dicke 5 ~ 20um, Elektroden Beschichtung Roller Press kontinuéierlech Schlitzen an spezifizéierter Breet, Breetfehler ± 0.2mm, Elektroden Meanderfehler manner wéi ± 1.0mm / 1000mm, a gerullt mat maximalen Reel 4-0 mm Duerchmiesser; Reeling Genauegkeet ± 1.0mm; Beschichtung intermittierend Konsistenzfehler < ± 0,5 mm (Beschichtung, Schlitten), Tab Schweess eidel Breet op d'mannst 2 mm méi breet wéi Tab;
2. De Klebeband gëtt laanscht d'Breet vun der Elektrode gepecht, de Breetfehler vum Klebeband ass ± 0,2 mm (Bandmaterial), an et ass net einfach ze briechen wann de Klebeband opmaacht;
3. Tab Breet Feeler: ± 0.1mm, Tab Meander Feeler: 0.2mm / 500mm (Tab Material).
Notizen:
(1) Déi positiv Elektrode gëtt an engem laange Sträif geschweest;
(2) D'Detektiounsmethod ass Spanntest;
(3) Dës Ausrüstung gëtt nëmmen Spezifizéierungsdeeler vum Akzeptanzmodell.
